Composants électronique:

- Ne555
Réalise la temporisation.

-Ua741
Permet de comparer ce que recoivent les deux capteurs.

- Une porte NON
Connecter aux Ne555 et à l'Ua741 pour exploiter leur sortie.

Orienteur de panneaux solaires.

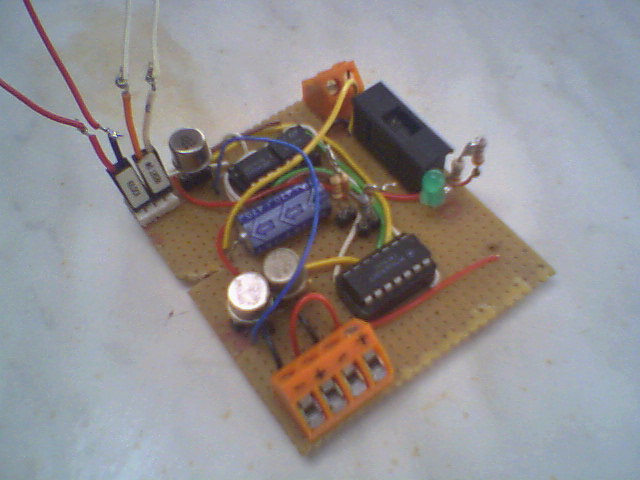

Ce comparateur a été réalisé dans le cadre d'un projet personnel qui vise à optimiser une installation solaire.

Principes:
Cette carte a pour but principal de gérer des relais qui actionneront un moteur pour orienter une plate-forme solaire vers le soleil dans la journée.

Fonctionnement:
1- Le système ne se met en marche que 15 secondes toutes les dix minutes, réaliser grâce au Ne555.
2- Durant ce temps le comparateur Ua741 compare le voltage venant de chaque photorésistante.
3- Si l'une capte plus que l'autre (de lumière) on active un relais (non compris sur la photo) qui a son tour actionne un moteur.


Caractéristiques:
Alimentation: 12V
Taille: 10x7 cm
Consommation: <100mA
Carte téstée sur platine: oui
Carte téstée sur systéme final: non
